紹興直線電機調試
油氣開采
瀏覽量：215次
一、概述

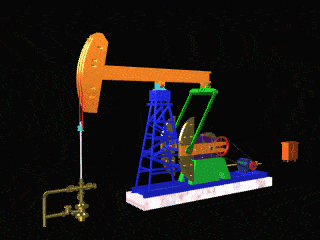

磕頭機（游梁式抽油機）是開采石油的一種機器設備，工作時電動機轉動產生的動力經變速箱進行減速等處理后，傳遞給曲柄連桿機構。曲柄連桿機構將這種旋轉運動轉化為驢頭的上下運動，這個過程就好像在重復人類磕頭的動作，所以被俗稱為“磕頭機”。驢頭通過連接光桿、抽油桿，帶動井下抽油泵的柱塞作上下運動，從而不斷地把井中的原油抽出井筒。而直線電機的工作原理則是利用電能直接產生一個直線運動的電動機。
二．用直線電機抽油機替代磕頭機的核心優勢
1.消除機械傳動損耗
直線電機直接驅動抽油泵，省去磕頭機的減速器、曲柄連桿等機械傳動結構，減少能量傳遞環節，系統效率提升30%以上。傳統磕頭機因機械摩擦和"大馬拉小車"問題，平均運行效率僅25%，而直線電機系統可匹配實際負荷動態調節功率。
2.解決能量回饋難題
磕頭機下沖程時電機處于發電狀態，需額外配置制動電阻消耗再生電能（增加5%-15%能耗）。直線電機通過電能直接轉換機械能，避免能量回饋問題，降低電網復雜度及能量浪費。
三．變頻器及規格
使用YDS8045 T4N變頻器驅動37kw直線電機

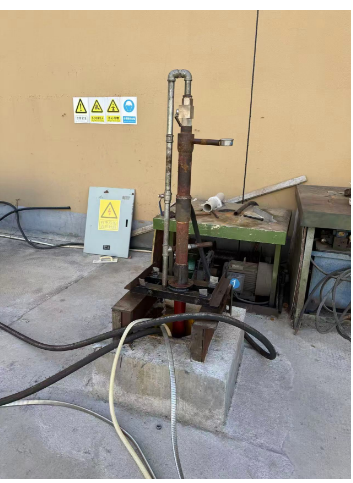

四．現場運行情況
端子定義
按順序由空載測試（變頻器自動運行邏輯無異常），帶載測試（運行時水泵壓力達到客戶要求），電機和變頻器之間用1500米電纜連接（需加裝輸出電抗器），均能滿足客戶要求。

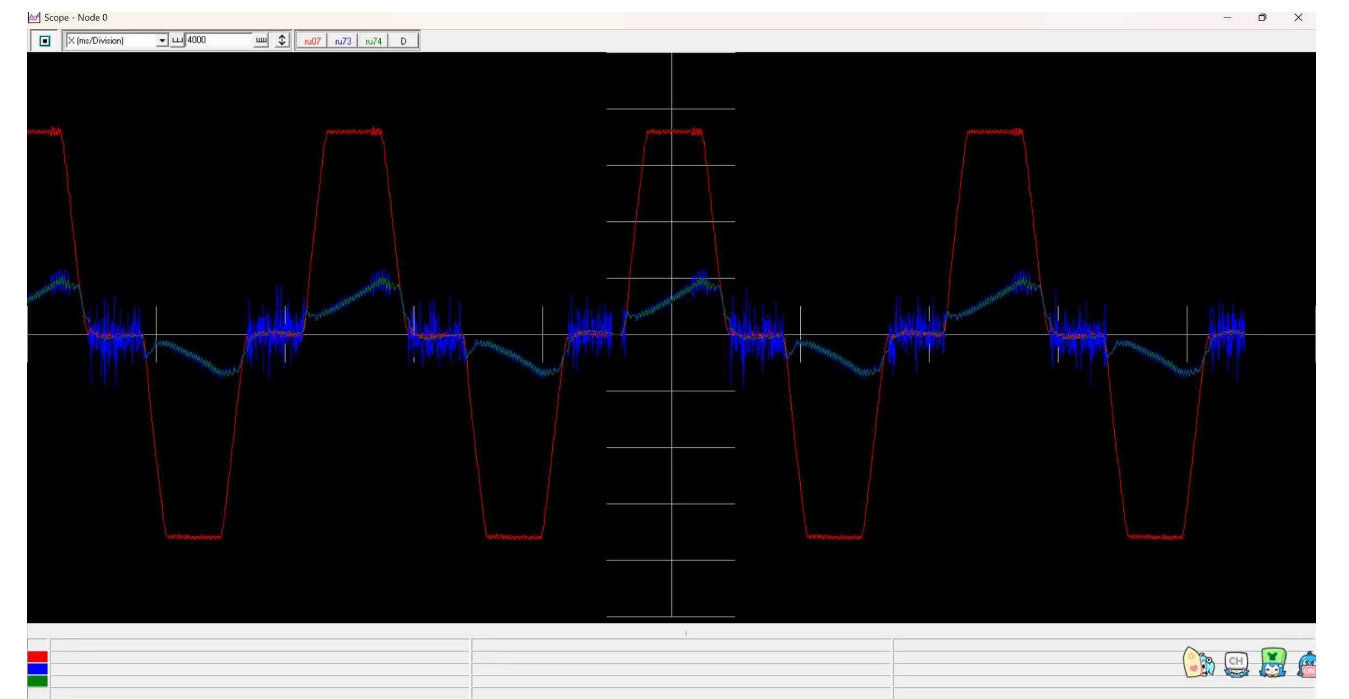

變頻器帶載運行時的位置，速度，電流波形。
五． 總結
在廠內測試通過后，客戶會小批量投放到終端客戶現場使用（大型油田等），結合傳感器實時監測井下壓力、流量等參數，自動調節電機功率與運動曲線，實現"一井一策"的精細化開采。
